Futaba CGY755 s GPB1 FBL jednotka

Hlídání dostupnosti


Kód: FUT5102682
Značka: Futaba
Dostupnost:
NENÍ SKLADEMProdejna Ostrava
NENÍ SKLADEM Externí sklad
Hlídání dostupnosti
8 690 Kč
7 182 Kč bez DPH

PopisFotogalerie
Spičková bezpádlová jednotka pro modely vrtulníků velikosti 250-800. Funkce governoru pro spalovací i elektromotory. Možnost nastavení 760us i pro serva cykliky. Dva provozní režimy: 3D a F3C. Nastavování pomocí programovací karty GPB-1(i bezdrátově). Kovová krabička. Rozměry: 26,8x37,5x16mm. Provozní napětí: 4,2-8,4V. Hmotnost pouhých 20g. Součástí programovací karta GPB-1.

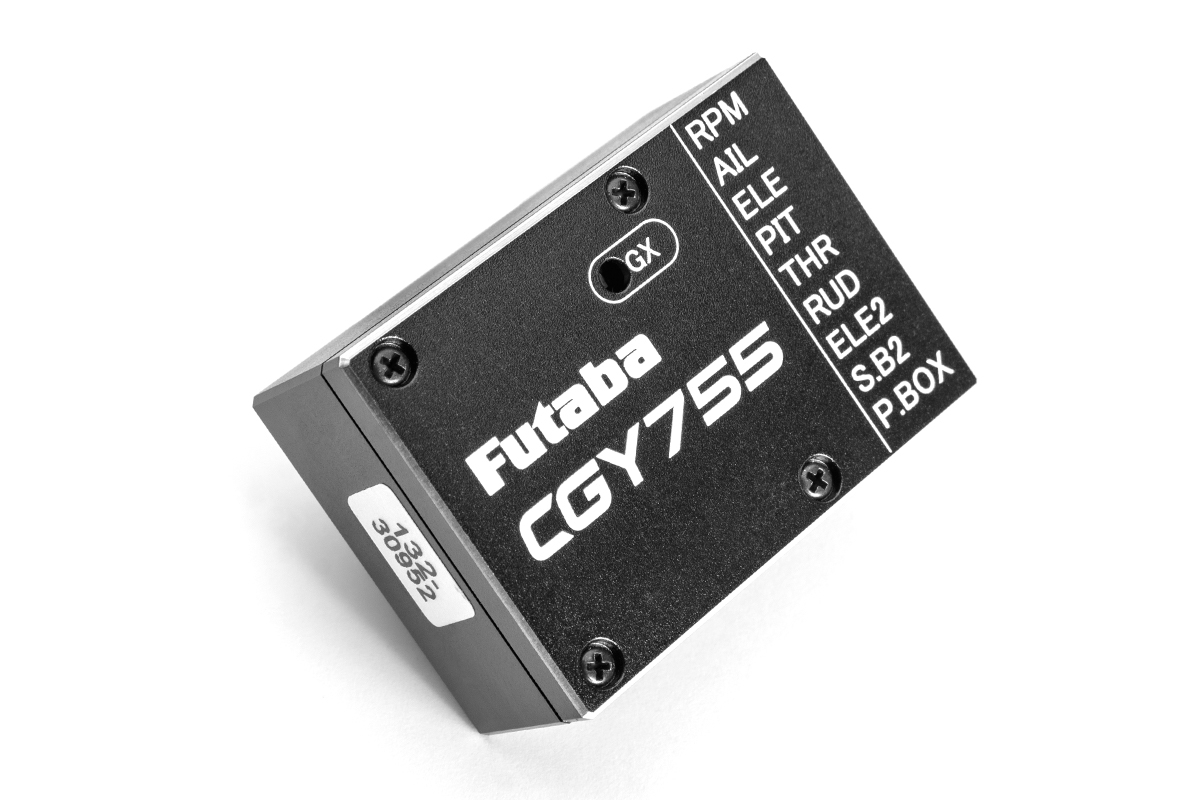

CGY755 je špičková programovatelná bezpádlová (flybarless) řídící jednotka pro vrtulníky velikostí 250-800 s integrovaným governorem. Špičkové senzory MEMS (Micro Electro Mechanical system), extrémně vysoká rychlost zpracování dat a pokročilý PID řídící algoritmus jej umisťují na přední místo v pořadí všech gyroskopických systémů, pokud se týká rozměrů, hmotnosti a užitných vlastností.

FUNKCE

  • Tříosé gyro a governor v jedné skříňce.
  • Vysoká rychlost a extrémně nízké dopravní zpoždění regulační smyčky zajišťuje vyšší stabilitu.
  • Malé rozměry a nízká hmotnost.
  • Snadné nastavování a dolaďování nastavení gyra a governoru a pomocí programátoru GPB-1 (s kabelovým připojením k k CGY755 nebo bezdrátově s využitím systému učitel-žák s GPB-1 připojeným ke kompatibilnímu vysílači Futaba) nebo přímo v menu kompatibilního vysílače Futaba (T16IZ, T32MZ).
  • Nastavování je rozděleno na Základní (Basic) a Expertní (Expert) menu. Základní nastavení (přístupné i pro méně zkušené uživatele) slouží k úvodnímu nastavení a expertní pro pokročilé nastavení s množstvím laditelných parametrů pro velmi zkušené piloty.
  • Aktualizovatelný firmware.
  • Kompatibilní s S.BUS2.

GYRO/FLYBARLES ŘÍDÍCÍ JEDNOTKA

  • Používá pokročilý adaptivní PID regulační systém.
  • Současné ovládání 3 os (klonění, klopení, bočení).
  • 2 volitelné profily nastavení pro 3D létání a F3C klasické létání/makety
  • Bočení (vyrovnávací rotor):
    • Schopno detekovat úhlovou rychlost až do ±1000°/s
    • Kompatibilní s 1520 µs analogovými (70 Hz), 1520 µs digitálními (280 Hz) a 760 µs digitálními (560 Hz) servy pro vyrovnávací rotory.
    • Volba přímé vazby umožňuje CGY755 brát za provozu ohled na jiné řídící funkce. To vede k přesnějším korekcím a přesnějšímu fungování.
    • Špičkový řídící algoritmus zajišťuje konstantní rychlost piruet, přesné a plynulé ovládání bočení ve všech režimech letu.
  • Klonění, klopení:
    • Vyvinuto speciálně pro flybarless vrtulníky.
    • Podporuje typy desky cykliky H3-120, H3-140, H3-90, H4-00 a H4-45.

GOVERNOR

  • Používá pokročilý adaptivní PID regulační systém.
  • Vysoká rychlost a extrémně nízké dopravní zpoždění zajišťuje konzistentnější a přesnější fungování.
  • Umožňuje udržovat konstantní otáčky nosného rotoru v rozmezí 700 až 4000 ot./min.
  • Kompatibilní s 1520 µs analogovými (70 Hz) a 1520 µs digitálními (280 Hz) servy pro ovládání plynu.
  • Volba přímé vazby umožňuje CGY755 brát za provozu ohled na jiné řídící funkce. To vede k přesnému řízení otáček nosného rotoru.
  • Volitelný režim governor nebo omezovač otáček.
  • Podporuje převodové poměry od 1,00 do 50,00.
  • Špičkový řídící algoritmus zajišťuje konzistentnější řízení otáček.
  • Snímač otáček je kompatibilní s governorem GV-1. CGY755 také podporuje tuningový senzor otáček pro montáž do zadního víka motoru a fázový senzor pro střídavé motory.

Další funkce

  • Paměť pro maximální hodnotu otáček.
  • Časomíra pro měření celkové provozní doby motoru.

KOMPATIBILNÍ PŘIJÍMAČE

CGY755 může pracovat s přijímači se sériovým výstupem S.BUS/S.BUS2.

Kompatibilní serva

Gyro může pracovat s analogovými i  digitálními servy (pro napájení 4,8 V i HV do 8,4 V). Volba typu serva se provádí programově (pro digitální serva má výstupní signál opakovací frekvenci 285 Hz, pro analogová 70 Hz).

Aktualizovatelný firmware

Je-li k dispozici nová verze, firmware CGY755 je možno aktualizovat pomocí USB rozhraní Futaba CIU-3 nebo CIU-2.

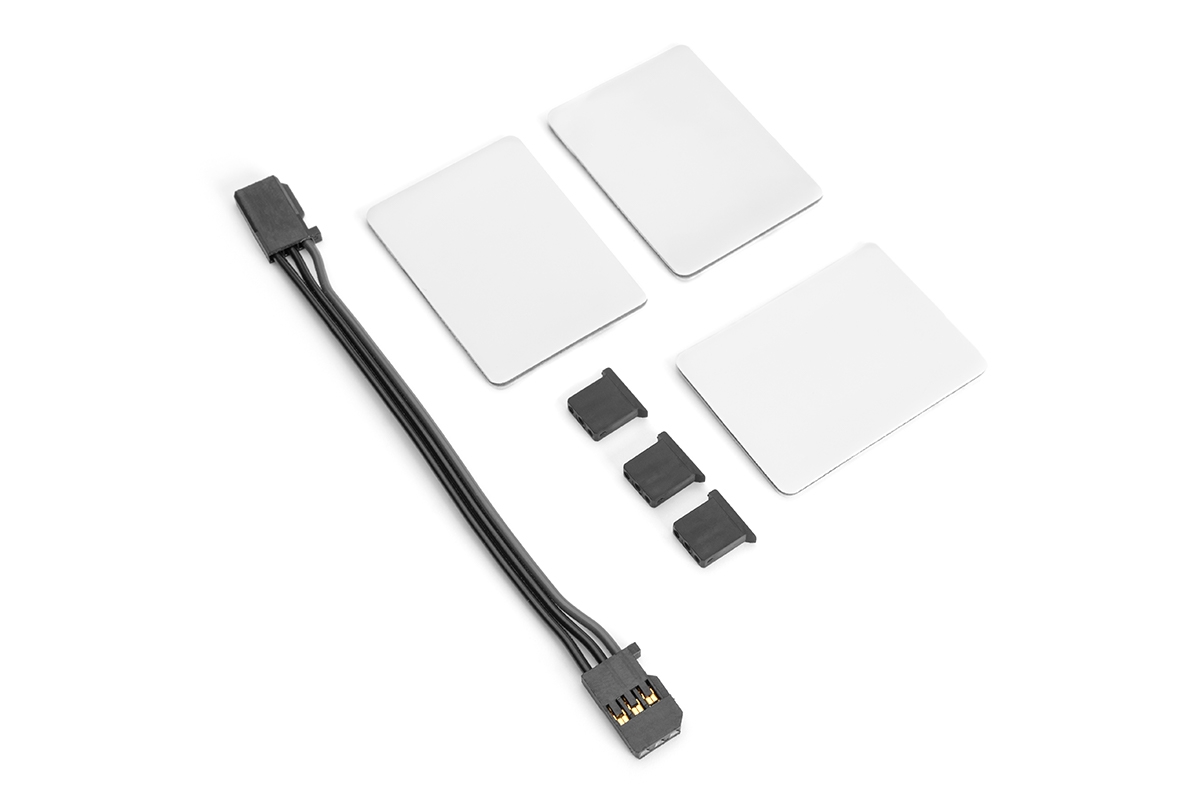

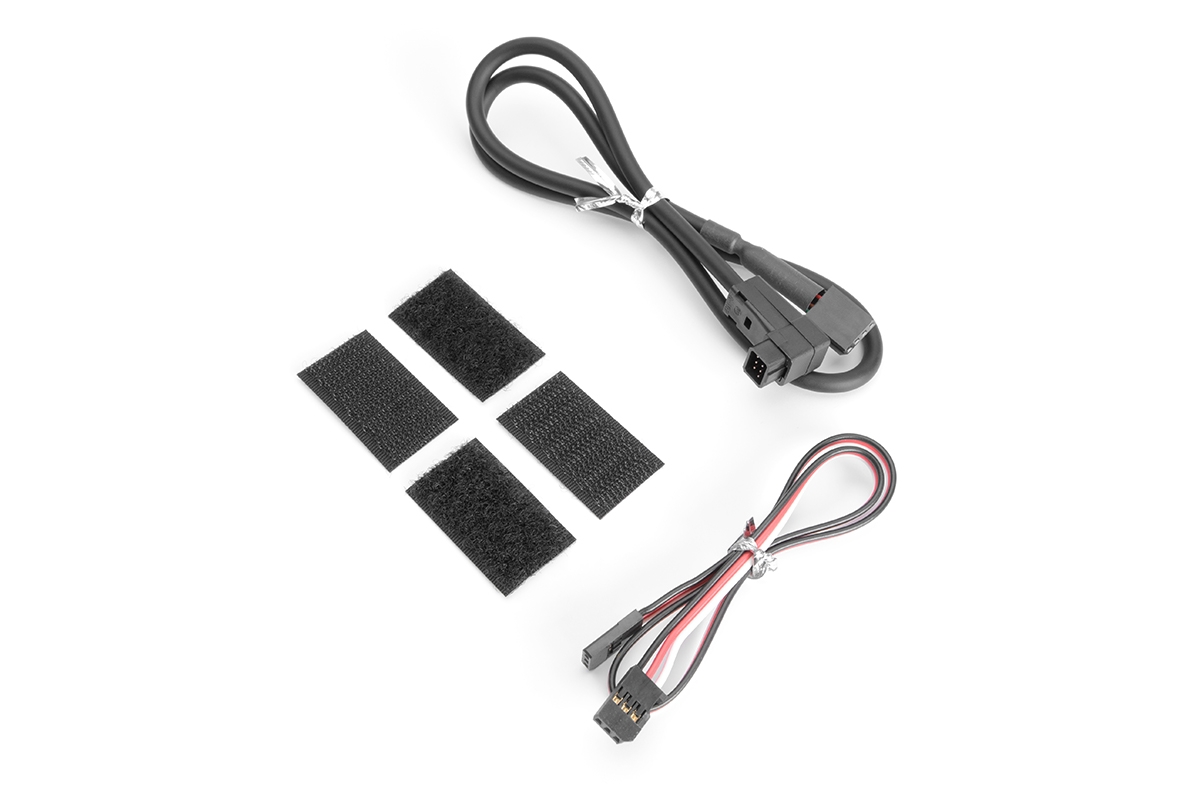

Sada gyra obsahuje: řídící jednotku CGY755, magnetický senzor otáček s magnety a držákem, propojovací kabely, programátor GPB-1, návod.

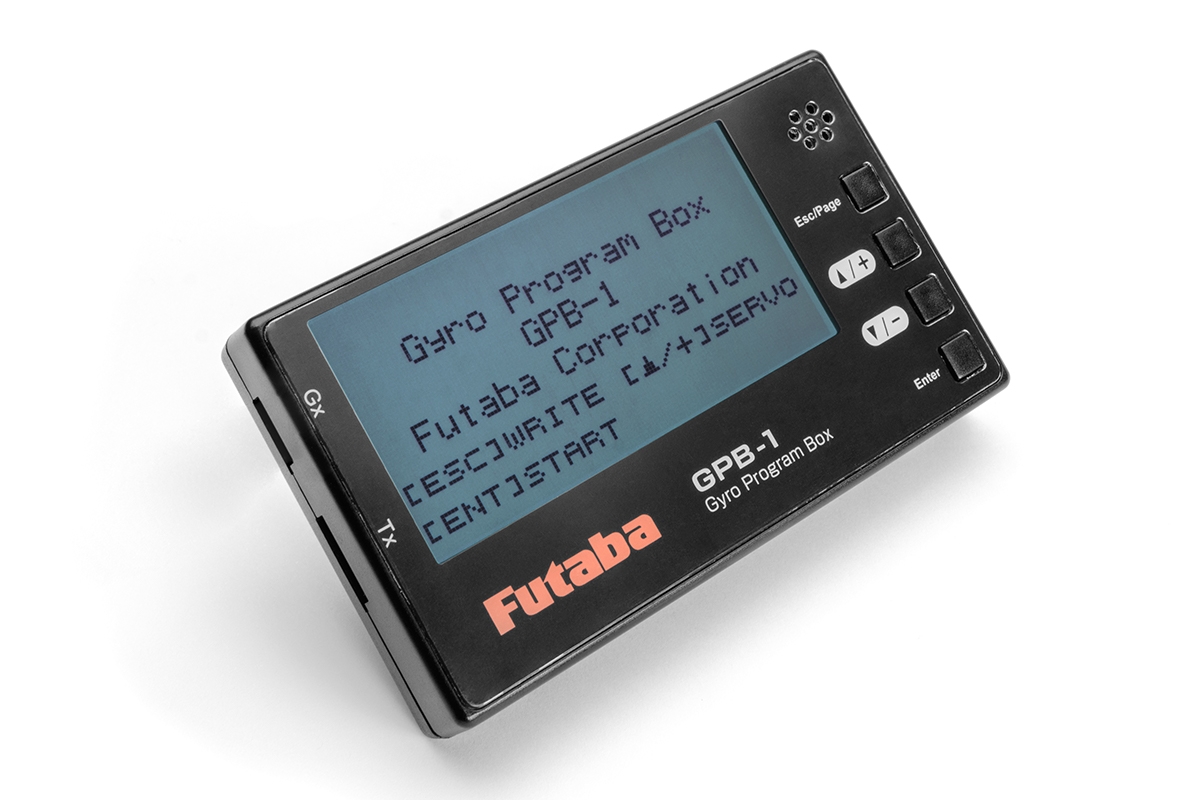

GPB-1

Inteligentní programátor s grafickým LCD displejem (128x64 bodů) pro nastavování gyroskopických systémů Futaba CGY 760, CGY 755 pro vrtulníky a GYA553 pro letadla. Nastavování je možné s přímým kabelovým připojením ke gyru (nastavení celého rozsahu parametrů) nebo bezdrátově pomocí systému učitel-žák při připojení ke kompatibilnímu vysílači Futaba (omezený rozsah parametrů). GPB-1 umožňuje rovněž nastavování S.BUS/S.BUS2 serv Futaba.

Aktualizovatelný firmware: Je-li k dispozici nová verze, firmware GPB-1 je možno aktualizovat pomocí USB rozhraní Futaba CIU-3 nebo CIU-2.

Napájení [V]3.5 - 8.4
Odběr bez serv [mA]85
Délka [mm]26.8
Šířka [mm]37.5
Výška [mm]16
Hmotnost [g]20
Rozsah úhlových rychlostí ±1,000 stupňů za sekundu (Gyro)
Senzory(Gyro) Mikro elektromechanický systém (MEMS) + (Governor) Hallův magnetický senzor
Rozlišení governoru:0,1 Hz (6 ot./min) (Otáčky motoru)
Přesnost udržování otáček1%
Rozsah otáček rotorové hlavy700-4 000 ot./min
Volitelná opakovací frekvence servo signálu70H z, 280 Hz a 560 Hz (pouze gyro bočení)
Šířka impulsu ve středu1520 µs (70 Hz a 280 Hz); 760 µs (560 Hz)
Výstupní zásuvkyS.BUS2 / S.BUS port a 6 PWM kanálů pro klasická serva
Senzor otáček21x16x10 mm, 4 g
