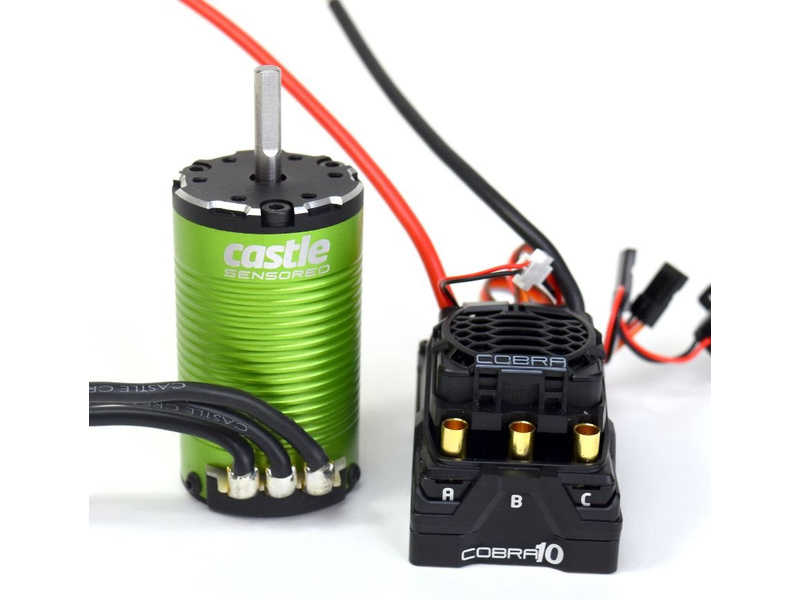

Castle motor 1412 3200ot/V senzored, reg. Cobra 10

Obsah balení

Balení obsahuje střídavý senzorový motor 1412 3200kvV, regulátor Cobra 10, Castle Link V4 USB adaptér, 250 mm kabel senzoru motoru, nálepky, návod CZ a manuál EN.

Charakteristika

Výkonný regulátor otáček Castle Cobra 10 se střídavým senzorovým motorem 1412 3200ot/min/V, pro RC modely aut v měřítku 1:10 do hmotnosti 3 kg (ideální pro 2WD/4WD modely typu SCT, Monster truck, Rock racers na 3S LiPo). Může být použito také na 4S LiPo s převodem do nízké rychlosti. Vhodné také pro lehčí modely 2WD Stadium truck a buggy na 4S LiPo. Napájení pro toto kombo 2-4S LiPo, nastavitelný BEC 5-8V (max. zatížení 8A). Regulátor je od základu nově navržen a skloubí v sobě špičkovou elektroniku s řadou softwarových vylepšení. Revoluční technologie CRYO-DRIVE zvyšuje účinnost a snižuje teplotu elektroniky. Novou éru přesnosti a výkon zajišťuje dvoujádrový 32bitový microcontroller. K regulátoru lze připojit stejnosměrný motor, střídavý motor i střídavý senzorový motor.

Regulátor je ideální volbou pro ty, kteří chtějí v modelu střídavý senzorový motor. Díky senzorovému střídavému motoru a nejmodernější elektronice regulátoru, získáte vysoký výkon, akceleraci a plynulý chod i v nízkých otáčkách. Zcela nový design regulátoru byl vytvořen pro náročnější uživatele.

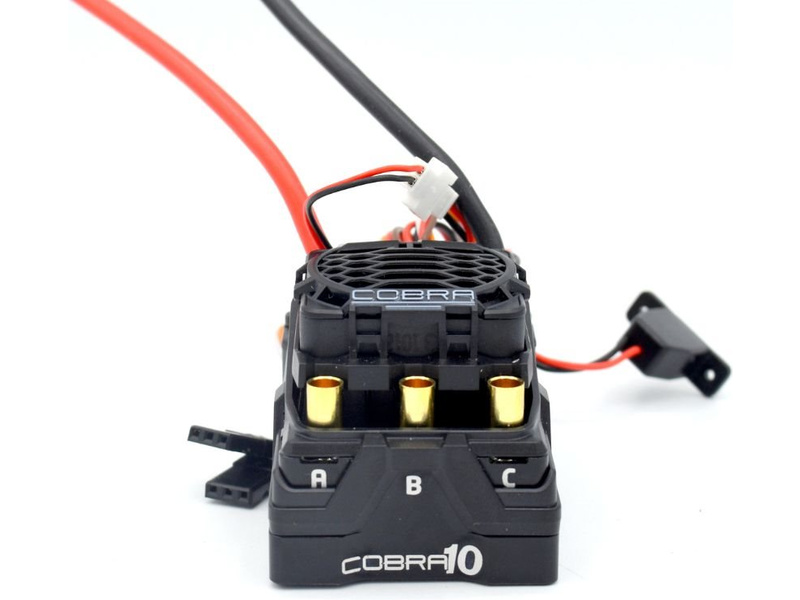

Konstrukce

Elektronika regulátoru je usazena do robustního hliníkového těla, opracovaného na CNC a zalita voděodolným epoxidem. Tento systém minimalizuje riziko vniknutí vody k elektronice a podporuje efektivní přenos tepla. Upravené eliptické žebrování chladiče maximalizuje proudění vzduchu od řízeného 30 mm ventilátoru. Regulátor je dále vybaven zlacenými konektory pro zapojení motoru, LED indikací a vypínačem s pryžovou krytkou (proti vnikání nečistot). Vstupní kabely napájení jsou pocínované, záleží na Vás jaký konektor máte v modelu.

Technologie Cryo-Drive

CRYO-DRIVE™ je patentovaná průlomová technologie společnosti Castle integruje jedinečný software a vyhrazený hardware pro snížení tepla a ke zvýšení výkonu. Největší ztráty vznikají během sepínání a vypínání výkonových tranzistorů. Společnost Castle Creations vyvinula zcela nový software, který snižuje četnost spínání výkonových tranzistorů. Výsledkem je radikální snížení tepelných ztrát jak v regulátoru, tak i samotném motoru, zvýšení účinnosti a v konečném důsledku prodloužení jízdní doby.

Technologie SmartSense

Režim SmartSense™ využívá ke spuštění motoru senzory motoru a zajišťuje plynulý rozběh, vynikající točivý moment a ovladatelnost při nízkých otáčkách. Jakmile se motor roztočí, přejde plynule do efektivního režimu bez senzoru. Tím se modelu dodá více energie namísto toho, abyste plýtvali odvedeným teplem a energií.

Nastavení za jízdy "on-the-fly"

Zapojením kabelu AUX do volného kanálu v přijímači, můžete během jízdy ovládat jednu z vybraných funkcí. Konkrétní funkci je nutno zvolit přes programové nastavení Castle Link. Přiřaditelné funkce jsou:

• Omezení výkonu plynu - můžete omezit max. výkon motoru. Ideální volba pro případy, kdy RC auto řídí děti nebo méně zkušení jezdci.
• Omezení výkonu zpátečky - můžete omezit maximální výkon zpátečky.
• Omezení výkonu brzdy - pomocí vysílače můžete omezit maximální výkon brzdy - ideální volba pro závody s Crawlery
• Síla brzdy v neutrálu - pomocí vysílače můžete omezit sílu brzdy v neutrálu - ideální volba pro Crawlery
• Vypnutí/zapnutí zpátečky
• Omezení maximálního momentu motoru - pokud potřebujete zamezit prokluzu kol, můžete kdykoliv během závodu snížit maximální moment, který motor poskytuje. Získejte výhodu před vašimi konkurenty!
• Rock Race / Crawler mód

Možnosti programování

Regulátor je možné nastavovat přes vysílač (základní nastavení), nebo přes Castle Link V4 USB adaptér, který je u tohoto regulátoru obsahem balení.

Přes vysílač lze nastavit pouze základní parametry. Přes Castle Link USB adaptér lze provádět kompletní nastavení. Před připojením Castle Link USB je nutné odpojit AUX konektor.

LOG z jízdy a zvuková signalizace

Regulátor umožňuje zaznamenávat naměřená data. Po skončení závodu nebo při testovacích jízdách si můžete tyto údaje zobrazit přes Castle Link (prodává se samostatně, viz možnosti programování) na počítači a vyhodnotit. Regulátor podporuje také zvukovou signalizaci. Pomocí zvukových signálů snadno poznáte, co se s regulátorem děje.

Nové vlastnosti regulátoru

• 32bitový procesor pro hladší ovládání a vylepšenou dobu odezvy
• Vylepšené protokolování dat zahrnuje
  • Dvojnásobná maximální vzorkovací frekvence než u starších generací
  • 8x delší doba data logu než u starších generací
  • Datový bod pro časování elektromotoru
  • Datový bod pro akceleraci prostřednictvím akcelerometru
  • Funkce opakování zabraňuje přerušení záznamu datového protokolu
  • Možnost stahování konkrétních relací
• Funkce Hill Hold
  • Poskytuje neuvěřitelně silnou brzdu v neutrálu (drag brake) pro expediční a crawler jízdu
  • Minimalizuje pohyb motoru při zastavení ve svahu
• Mezi další funkce patří
  • Vylepšená nastavitelnost brzdy
  • Oddělená křivka brzdy a zpátečky
  • Vysoce nastavitelný integrovaný BEC (5,0 V - 8,0 V nastavitelný v krocích po 0,1 V)
• Přístup k možnostem nastavení a aktualizacím firmwaru zdarma s programátorem Castle Link V4 USB. Nyní s konektorem USB-C! (Vyžaduje Windows 10 nebo vyšší)
• Montážní otvory umístěné ve spodní části hliníkového těla

Vlastnosti regulátoru

• Napájení 2S-6S LiPo (max. 25,2 V)
• Podporované motory: střídavé bezsenzorové i senzorové, stejnosměrné
• Výkonný integrovaný BEC 5 V - 8,0 V (špičkově 8A), továrně 5,5V
• Technologie CRYO-DRIVE ™
• Robustní hliníkové tělo
• Prémiový chladič
• Řízený ventilátor 30 mm
• Voděodolná konstrukce
• Možnost zaznamenávání datového logu
• Nastavení „on-the-fly“ - Nastavení za jízdy přes AUX
• Zvuková upozornění pro snadnou diagnostiku
• Nastavení přes vysílač
• Nastavení a aktualizace přes Castle Link USB V4
• Konektory motoru: 4 mm dutinky

Konstrukce střídavých motorů Castle

Výhodou střídavý motorů Castle je zejména vysoká účinnost a při použití senzorového regulátoru jemný chod již od nulových otáček. Senzorové motory lze tedy doporučit pro rychlé i pomalu jedoucí modely, jako jsou např. crawlery, či expediční RC modely aut.

Stator (pevná vnější část motoru) je složen ze vzájemně izolovaných železných plechů tloušťky. Vinutí statoru je impregnováno proti působení vlhkost a je vymezeno speciální zalévací hmotou. Vývody vinutí je tvořeno masivními pásky.

Rotor (otočná vnitřní část motoru) je vytvořen z kalené ocelové hřídele, ve které jsou vlepeny neodymové magnety. Pro zvýšení pevnosti je rotor opředen kevlarovou tkaninou a dvousložkovým lepidlem. Pro měření polohy rotoru se používá další sada 4 magnetů. Rotor je mezi ložisky vymezen listovou pružinou ve tvaru kroužku.

V hliníkových čelech jsou jakostní kuličková ložiska, v zadním čele jsou připevněny Hallovy senzory snímající polohu rotoru a teplotní čidlo pro měření vnitřní teploty motoru.

Vlastnosti motoru

• Napájení 2-4S LiPo
• Otáčky 3200kv (max. 75 000 RPM)
• Tvrzená hřídel 3.17 mm, délka 15 mm
• Konektory 4 mm (kolík)
• Rozměry ø36 x 62 mm
• Hmotnost 265 g
• Montážní otvory M3 @ 25 mm
