Axial řídicí jednotka LED, 3-porty

Obsah balení

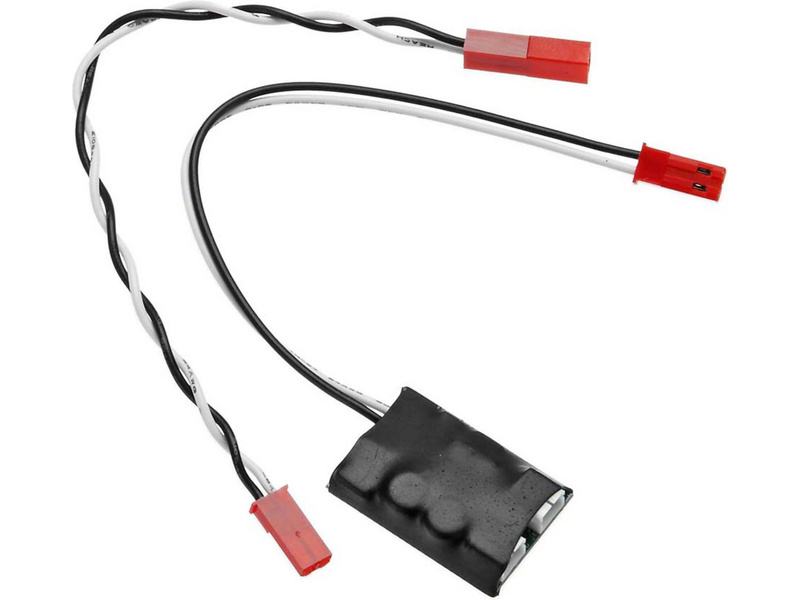

Balení obsahuje napájecí modul a prodlužovací kabel. LED diody nejsou součástí balení.

Charakteristika

Axial řídicí jednotka LED se třemi porty (výstupy) pro zapojení svazků LED diod. Určeno pro základní osvětlení RC modelu auta, napájí se z přijímače. Do modulu lze připojit 1x AXIC1098 (8 bílých LED) a další dva svazky LED diod, dle vlastního výběru.

Tři porty (výstupy)

Modul je vybaven třemi porty pro zapojení až tří svazků LED diod.

• Do prvního výstupu lze zapojit LED svazek AXIC1098 - 8 bílých LED (tyto LED lze instalovat do světelné rampy AXIC1152).
• Výstupy 2 a 3 jsou vybaveny identickými konektory a do každého lze zapojit LED svazek s jednou až čtyřmi diodami:
  • AXIC2458 - 4x bílá LED
  • AXIC4254 - 2x oranžová LED
  • AXIC4253 - 2x červená LED
  • AXIC4252 - 2x bílá LED
  • AXIC4255 - 1x bílá LED

Schéma zapojení

Možnosti dalšího zapojení

Napájecí modul na dvou identických výstupech dodává konstantní proud 15 mA, výstupní napětí na prázdno 12V.

• 1x bílá dioda - napětí 3 V
• 1x červená dioda - napětí 1.5V
• 1x oranžová dioda - napětí 1.5V

Příklad: 4 sériově zapojené, bílé LED - 12/3= maximálně 4 diody;
8 sériově zapojených, červených LED - 12/1.5= maximálně 8 diody.
